Multimode Digital Voice Relais (MMDVM) – DARC Ortsverband Norden (I09)

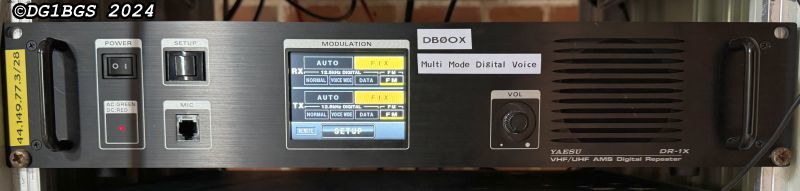

Das MMDVM-Relais auf 439,300 MHz mit einer Ablage von –7,6 MHz besteht aus einem modifizierten YAESU DR-1XE, ausgestattet mit einem BI7JTA V3F4 Repeater Board und Raspberry Pi 4B. Aktuell werden die Betriebsmodi DMR, C4FM und D-STAR unterstützt. Im DMR-Betrieb ist das Relais an das BrandMeister-Netz angebunden. Die Auswahl der Reflektoren bzw. Räume ist in allen Betriebsarten frei möglich.

Betriebszeit täglich von 5 bis 23 Uhr MEZ/MESZ

Gerätetyp:	YAESU DR-1XE
Hardware:	Modem: BI7JTA Repeater board V3F4 CPU: Raspberry Pi 4B
Ausgangsleistung:	15 W ERP
Bandbreite:	12,5 kHz
Modulationsart:	FXD+FXW, DMR (TIER II CDMA 4FSK) F1D+F2D+F7W, C4FM (FDMA 4FSK) F1D+F7W, D-STAR (GMFSK)
Software:	Pi-Star by Andy MW0MWZ
Baujahr / Erbauer:	2016-2017, 2024 / Stephan, DG1BGS und Georg, DL9BGG
Betreuer:	Stephan, DG1BGS

Allgemeine Hinweise
Bitte beachtet, dass immer nur eine Betriebsart (DMR, C4FM oder D-STAR) auf einmal betrieben werden kann. Zeigt die S-Meter Anzeige eures Funkgerätes also ein Signal an, decodiert dieses jedoch nicht, sendet das Relais vermutlich gerade in einer anderen Betriebsart. Die Eingabe reagiert in dieser Zeit auch nicht auf Signale in anderen Betriebsarten. Nachdem HF-seitig kein Signal mehr empfangen wurde, verbleibt das Relais noch für mindestens 60 Sekunden in der zuletzt verwendeten Betriebsart, Netz-seitig 20 Sekunden. Nach Ablauf dieser Zeitspanne kann das Relais durch einfaches Senden auf der Eingabe in die gewünschte Betriebsart versetzt werden.
Der aktuelle Betriebszustand des Relais lässt sich über das Dashboard aus dem Internet unter db0ox-d4.spdns.de oder aus dem HAMNET unter 44.149.77.3 aufrufen.

Allgemeine Hinweise

Bitte beachtet, dass immer nur eine Betriebsart (DMR, C4FM oder D-STAR) auf einmal betrieben werden kann. Zeigt die S-Meter Anzeige eures Funkgerätes also ein Signal an, decodiert dieses jedoch nicht, sendet das Relais vermutlich gerade in einer anderen Betriebsart. Die Eingabe reagiert in dieser Zeit auch nicht auf Signale in anderen Betriebsarten. Nachdem HF-seitig kein Signal mehr empfangen wurde, verbleibt das Relais noch für mindestens 60 Sekunden in der zuletzt verwendeten Betriebsart, Netz-seitig 20 Sekunden. Nach Ablauf dieser Zeitspanne kann das Relais durch einfaches Senden auf der Eingabe in die gewünschte Betriebsart versetzt werden.

Der aktuelle Betriebszustand des Relais lässt sich über das Dashboard aus dem Internet unter db0ox-d4.spdns.de oder aus dem HAMNET unter 44.149.77.3 aufrufen.

Hinweise C4FM
Das Multimode-Relais ist standardmäßig mit dem Multistream Reflektor DE-Deutschland (26200) verbunden und sendet an die DG-ID 37 Nordsee. Durch das Senden an eine andere DG-ID sind weitere Räume ansprechbar, z.B. die DG-ID 79 für DL-Nordwest, ohne dass das Relais via WIRES-X mit einem anderen YSF-Raum verbunden werden muss. Weitere Informationen erhaltet ihr auf dl-nordwest.com.
